En casi todos los sectores industriales el aire comprimido es una fuente de energía muy importante. Como explicamos en la parte I de esta serie de eficiencia energética y aire comprimido industrial el aire comprimido es ya la cuarta forma de energía en términos de importancia por detrás del agua, el gas y la electricidad.
La calidad del aire comprimido industrial varía de un sector a otro y de una aplicación a otra ya que la calidad del aire comprimido debe adecuarse a cada proceso productivo y debemos de realizar un tratamiento del aire comprimido apropiado para cada calidad de aire comprimido requerida: aire seco, sin aceite o estéril.
Tratamiento del aire comprimido industrial: ¿Por qué es necesario un tratamiento en los sistemas de aire comprimido?
El aire comprimido industrial contiene en mayor o menor grado impurezas líquidas y sólidas como aceite, vapor de agua, polvo o partículas sólidas que con el tiempo, si no se tratan, producirán interrupciones en el proceso de producción, desgaste en los equipos, productos acabados defectuosos, mayores costes de mantenimiento, caída de presión e incluso contaminación del producto final.
Por todo ello, se debe tratar el aire comprimido en las distintas fases del proceso productivo eliminando las impurezas para que este sea de calidad.

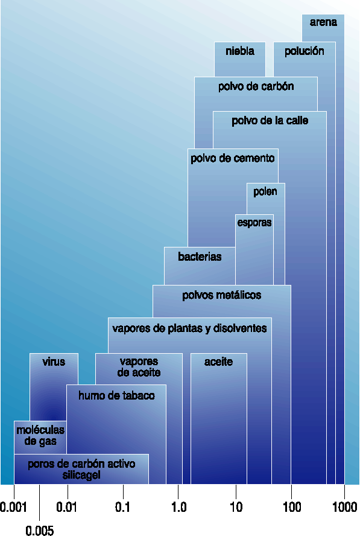

Tipo y tamaño en micrones de los contaminantes atmosféricos

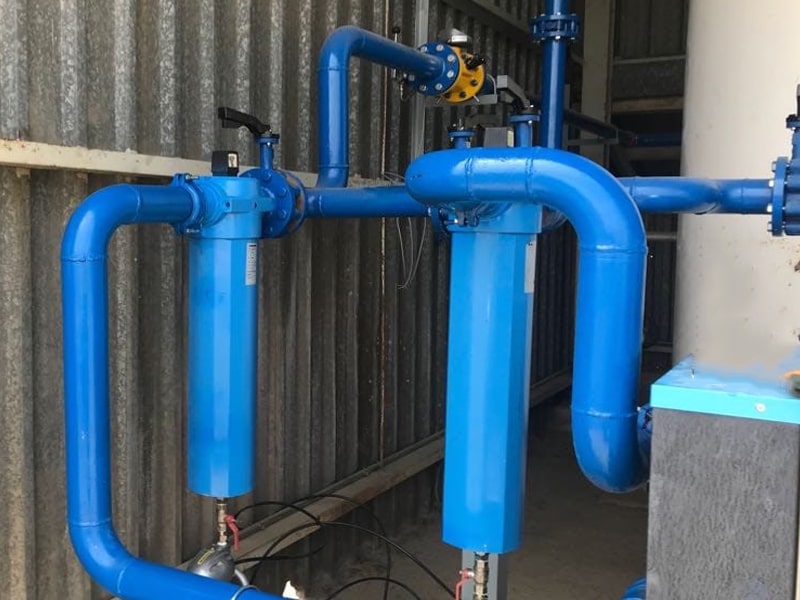

En el tratamiento del aire comprimido de una instalación neumática uno de los elementos más importantes a tener en cuenta son los Filtros de aire.
Filtros de aire comprimido. ¿Qué son y cómo funcionan?
Los filtros de aire son uno de los elementos imprescindibles en el tratamiento del aire comprimido industrial y deben ser atendidos con especial cuidado. Su misión es limpiar el aire comprimido de cualquier impureza que pueda tener.
El aire comprimido generado por el compresor atraviesa el filtro aire industrial y las partículas sólidas son retenidas por las diferentes capas que forman el filtro, mientras que las gotas de agua que recibe el filtro son eliminadas mediante los dispositivos de purga ubicados en la parte inferior del filtro.

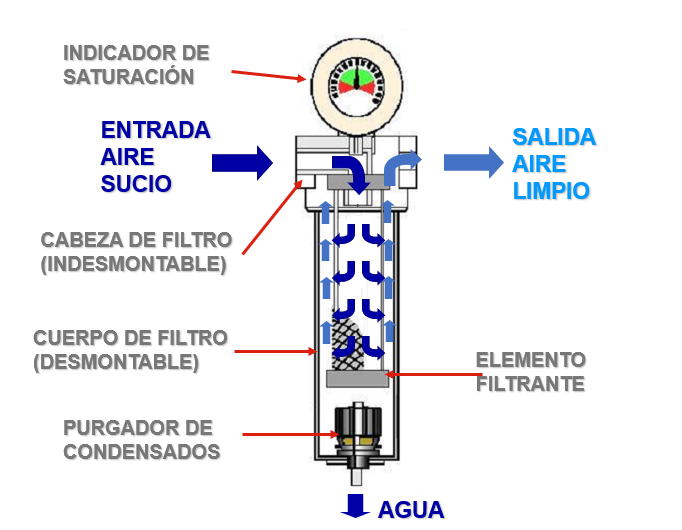

Partes que componen un filtro de aire comprimido
Tipos de filtros de aire industriales para el tratamiento del aire comprimido.
Teniendo en cuenta las aplicaciones de los filtros de aire, podemos clasificarlos de la siguiente manera:
- Pre-filtros. Son los primeros filtros que se instalan después de los compresores y sirven para eliminar las partículas más gruesas que son superiores a 1 micra y que pueden ser aspiradas por el compresor. Protegen a los secadores de aire comprimido.
- Post-filtros Se instalan a continuación de los pre-filtros y su función es proteger los accesorios y los equipos que se instalan en la red de aire comprimido, así como los productos en cuya fabricación se utiliza el aire comprimido. Podemos encontrar por ejemplo:
- Filtros de coalescencia. poseen alta eficacia en el grado de filtrado eliminado partículas entre 0,01 y 1 micra que es el grado habitual en la industria y eliminan aceite hasta 0,1 mg/m3
- Filtros de carbón activo. Están basados en la adsorción y eliminan el aire de proceso de vapores , olores y de aceites hasta 0,003 mg/m3. Son muy utilizados en industria farmaceútica y alimentaria.
Normativa en Filtros de Sistemas de Aire Comprimido: ISO 8573-1.
Los filtros de aire son imprescindibles en las instalaciones de aire comprimido para conseguir una calidad óptima de este. La forma de estimar el nivel de calidad de aire se realiza siguiendo los parámetros de la norma ISO 8573-1. Esta normativa regula el nivel máximo de contaminantes en el aire comprimido, en lo referido a la cantidad de humedad, partículas y residual de aceite.
Podéis leer aquí el artículo que escribimos sobre la importancia de la calidad del aire comprimido en la industrial y cómo se controla su calidad mediante la realización de auditorías de calidad de aire comprimido.
Mantenimiento de filtros de aire en compresores
Contar con un filtro de aire en tu instalación de aire comprimido es necesario. Además si éste es de calidad producirá un aire más limpio y si está bien dimensionado respecto a la tubería tendrá una pérdida de carga o caída de presión mucho más baja que uno de mala calidad.
Debemos pues elegir el filtro de aire más apropiado: aquel que ocasione la menor pérdida de carga posible y que sea fiable, duradero y eficiente. Así tendrás menos problemas en tu instalación y en los equipos alimentados con aire comprimido y te supondrá ahorrar en consumos eléctricos y costes económicos.
1 pérdida de carga de 1 bar es el equivalente
a un 8% de consumo de energía de un compresor

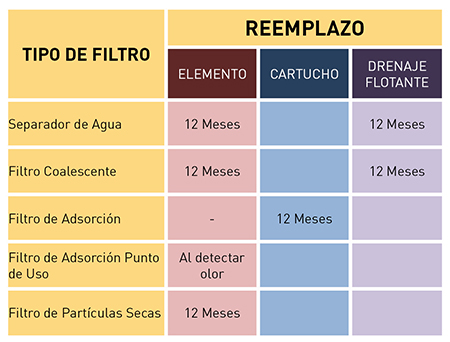

¿Cada cuánto tiempo debe cambiarse el cartucho filtrante en los filtros ?
El tiempo de utilidad eficiente de un filtro de aire comprimido ronda las 2000 horas de actividad, de media. El tiempo exacto dependerá del fabricante y de las condiciones de uso del compresor. Debes revisar siempre las recomendaciones del fabricante del filtro para asegurarte la mejor decisión a la hora de hacer su mantenimiento. Pero la recomendación general y nuestra es cambiarlos 1 vez a año.
Los filtros de aire no duran para siempre, comprueba su estado. En caso de que estén desgastados o hayan cubierto la vida útil recomendada por el fabricante, procede a la sustitución del cartucho filtrante.
En conclusión, los filtros de aire deben reemplazarse periódicamente para garantizar que siempre haya disponible un suministro continuo de aire comprimido de alta calidad.
Mejorar el consumo energético de los sistemas de aire comprimido es posible siguiendo unas pautas muy sencillas:
- Verificar el filtro de aire. Utilizar un filtro equivocado para el trabajo que se está realizando puede causar problemas.
- Sustituir el filtro. Lo idóneo es sustituir el cartucho filtrante del filtro de aire para mantenerlo y alargar su vida útil. No obstante, si no fuera posible, deberá sustituirse el filtro de aire por uno nuevo si está desgastado o sobrepasa las especificaciones del fabricante.
Todas estas acciones de cuidado y mantenimiento del compresor, no solo alargarán su vida útil, también aseguraran su funcionamiento y la realización de un buen trabajo. En Seguas podemos ayudarte a evitar daños en tu instalación de aire comprimido, te ofrecemos un servicio global de venta, instalación, mantenimiento, puesta a punto y reparación de toda clase de equipos neumáticos.
