Sistema de climatización industrial para sala blanca

Producción de aire para proceso productivo de templado de vidrio

• Climatización mediante sistema compuesto por enfriadora aire-agua y climatizador-deshumidificador
• Monitorización global del sistema
• Fiabilidad y flexibilidad del sistema en caso de averías

El objetivo del sistema de climatización instalado es el de conseguir unos requerimientos específicos de humedad y temperatura para un proceso productivo de templado de vidrio en industria automotriz.

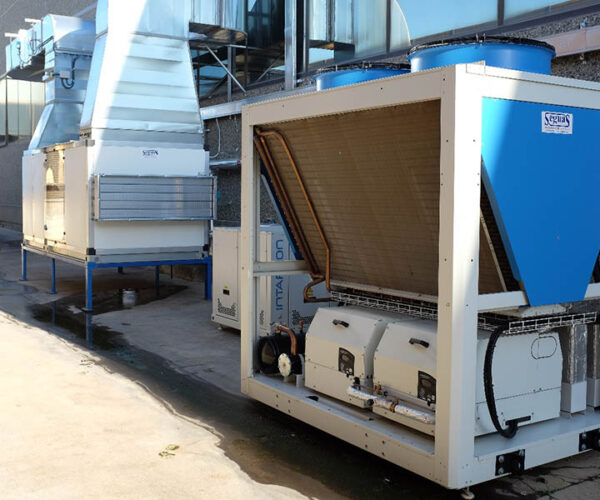

El sistema de climatización está compuesto por:

• enfriadora aire-agua
• depósito de inercia
• sistema de bombeo
• climatizador con secador de adsorción integrado y,
• sistema de monitorización centralizado

La enfriadora reduce la temperatura del agua hasta las condiciones de consigna fijadas por el sistema de climatización.

La producción de agua fría es almacenada en un depósito pulmón. Desde dicho depósito, unas bombas de secundario recirculan el agua fría por las dos baterías del climatizador. El sistema de bombeo de secundario está formado por dos bombas centrífugas funcionando una de ellas en backup.

El climatizador toma una parte del aire del interior de la sala. Este aire interior es filtrado en una primera etapa, a continuación, atraviesa la batería de agua fría donde se enfría dicho aire que se vuelve a introducir en la sala pasando por una segunda etapa de filtración. Esta segunda etapa garantiza una pureza del aire muy alta, equiparable a la de un quirófano.

El sistema requiere una presurización de la sala, por lo que el climatizador tiene un modulo especial para forzar una aportación de aire exterior que nos mantiene la sobrepresión en la sala, impidiendo la entrada de partículas del exterior, además de garantizando una renovación total del aire varias veces a la hora.

El aire exterior pasa por dos etapas de filtración, y a continuación, por una batería de agua fría, que nos provoca una bajada de la temperatura del aire por debajo del punto de rocío y así poder extraer del aire la máxima humedad posible, a continuación de la batería, el aire continua a través de un secador de adsorción para seguir extrayendo humedad del aire, hasta ubicarlo en un aire con una bajísima humedad, pudiéndolo considerar aire seco.

Este aire exterior seco, se mezclara en el climatizador con el aire que retornamos de la sala, consiguiendo una temperatura, humedad y filtración, acordes con los requerimientos.

La distribución del aire en el interior de la sala se lleva a cabo mediante un conducto de tela circular microperforado, diseñado para mantener unas condiciones de temperatura y velocidad del aire uniformes en toda la sala.

Un sistema de control mediante un PLC Siemens con pantalla táctil instalado en el cuadro eléctrico de potencia, permite la monitorización de cada parámetro del sistema, así como el acceso vía remota para ver en tiempo real el funcionamiento de toda la instalación.

Nuestro Departamento de Ingeniería se encargó del estudio energético, diseño de instalación, dirección de obra, coordinación de gremios y legalización de la instalación en el Departamento de Industria asegurando el cumplimiento de la normativa vigente. Posteriormente, nuestro Departamento de Postventa se encarga del mantenimiento y supervisión de la instalación.
