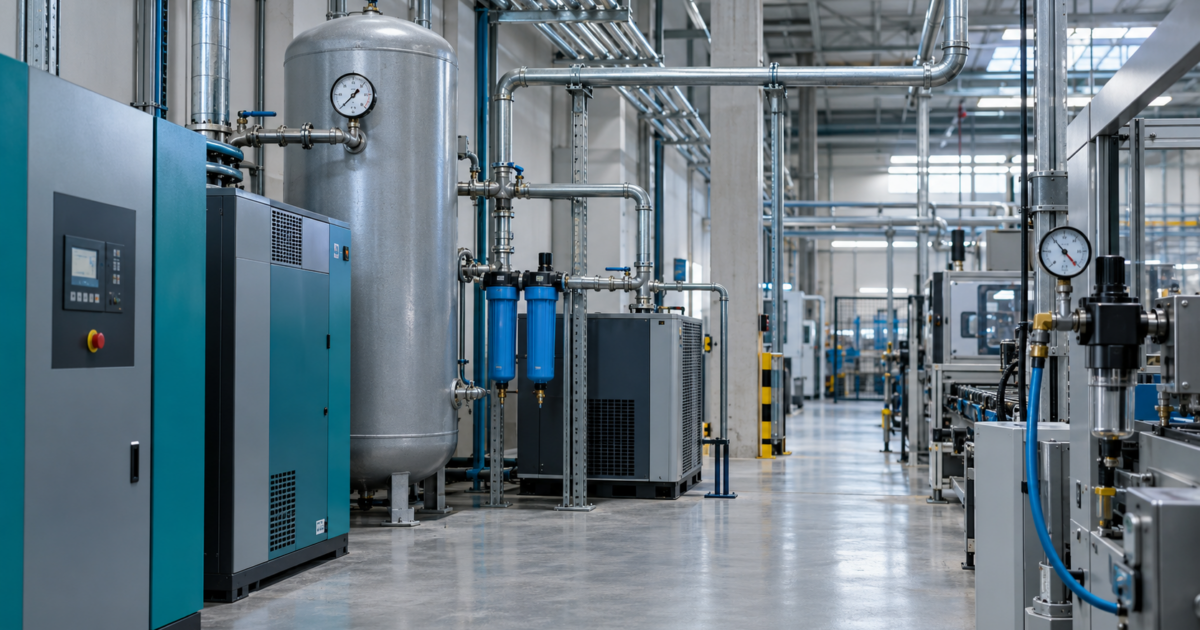

El manómetro de la sala de compresores marca una presión correcta, pero una o varias máquinas —sobre todo las más alejadas— pierden fuerza o reciben menos aire cuando aumenta la producción. En ese escenario, elevar la presión del compresor puede ocultar temporalmente el síntoma sin resolver la causa.
La pregunta útil es: ¿en qué punto de la red aparece la caída de presión en aire comprimido cuando existe demanda real? Para responderla hay que medir simultáneamente en generación, distribución y punto de consumo, porque una lectura estática no muestra cómo se comporta la instalación cuando circula caudal.
¿Por qué hay presión en la sala de compresores pero falta aire en las máquinas?
Porque la presión disponible en generación no garantiza que esa misma presión llegue al punto de uso cuando aumenta el caudal.
Toda red de aire comprimido introduce pérdidas de carga. La magnitud de esas pérdidas depende de factores como el caudal circulante, la longitud y diámetro interior de las tuberías, los cambios de dirección y sección, y la resistencia introducida por filtros, secadores, válvulas, reguladores, mangueras y conexiones.
Con las máquinas detenidas o consumiendo poco aire, la presión puede parecer correcta. Cuando varios consumidores entran en servicio simultáneamente, el caudal aumenta y una restricción que apenas era visible puede provocar una caída significativa.
Por eso conviene diferenciar dos situaciones:
- Presión estática: la observada con poco o ningún consumo.
- Presión dinámica: la disponible mientras las máquinas demandan realmente aire.
Para diagnosticar problemas de producción, la segunda es la relevante. Una red puede mantener correctamente la presión en reposo y ser incapaz de suministrar el caudal requerido durante determinados ciclos.
¿Cómo localizar una caída de presión en una red de aire comprimido?
La forma más fiable es medir simultáneamente la presión en varios puntos de la instalación durante una situación real de consumo y localizar entre qué dos puntos aparece la diferencia.
Un diagnóstico práctico puede seguir esta secuencia:
- Medir a la salida de la sala de compresores, preferiblemente después de los elementos de tratamiento relevantes.
- Medir en uno o varios puntos intermedios de la red principal.
- Medir en la entrada del ramal donde aparecen los problemas.
- Medir inmediatamente antes de la máquina o del regulador final.
- Registrar qué ocurre cuando coincide el consumo de varios equipos o se reproduce el fallo.
Las mediciones deben realizarse al mismo tiempo. Comparar una lectura tomada en cabecera por la mañana con otra realizada horas después en la máquina puede llevar a conclusiones erróneas si la demanda ha cambiado.
La interpretación es relativamente directa.
Si la presión cae ya a la salida de la sala de compresores cuando aumenta la demanda, el análisis debe dirigirse hacia generación, regulación, tratamiento, almacenamiento o capacidad disponible.
Si la presión se mantiene en cabecera pero disminuye después de un determinado punto de la red, el problema está probablemente aguas abajo de ese punto.
Si llega correctamente hasta las proximidades de la máquina y cae únicamente durante su ciclo de trabajo, conviene revisar la conexión final: mangueras, acoplamientos, reguladores, válvulas, filtros locales o diámetros insuficientes.
Cuando sea posible, añadir una medición de caudal mejora considerablemente el diagnóstico. Permite relacionar la caída de presión con la demanda que circulaba en ese momento y comprobar si el problema aparece únicamente al superar determinados niveles de consumo.
Qué revisar cuando la pérdida de presión aparece bajo demanda
Las causas pueden agruparse en tres zonas: tratamiento, distribución y conexión final.
En la zona de tratamiento, un filtro saturado, un secador o cualquier otro elemento restrictivo puede introducir una pérdida de carga. Medir presión antes y después del componente mientras circula aire permite comprobar cuánto contribuye realmente al problema.
En distribución, hay que revisar especialmente:
- tuberías cuyo diámetro sea insuficiente para la demanda actual;
- recorridos excesivamente largos;
- cambios bruscos de sección;
- acumulación de codos y accesorios;
- válvulas parcialmente cerradas;
- ramales incorporados posteriormente;
- modificaciones de la instalación que hayan aumentado el caudal sin adaptar la red.
Una tubería que funcionaba correctamente cuando se diseñó la instalación puede dejar de hacerlo después de ampliar líneas de producción o añadir nuevos consumidores.
La simultaneidad también importa. Cada máquina puede funcionar correctamente por separado y producirse la caída únicamente cuando varias demandan aire a la vez. En ese caso hay que analizar el perfil de consumo y determinar si existe una restricción común o un pico que la red local no puede entregar con suficiente estabilidad.
Cerca de la máquina, las restricciones suelen pasar desapercibidas porque los componentes son pequeños. Una manguera, un acoplamiento rápido, un regulador o un filtro final pueden limitar el caudal aunque la tubería principal tenga capacidad suficiente.
¿Cómo saber si falta compresor o el problema está en la red?
Una presión insuficiente en una máquina no demuestra por sí misma que falte capacidad de generación.
La primera comprobación consiste en observar qué ocurre simultáneamente en cabecera.
Si durante los picos también cae la presión a la salida de generación, habrá que estudiar si existe una demanda superior a la capacidad disponible, una regulación inadecuada, falta de almacenamiento o alguna restricción en los equipos de tratamiento.
Si la presión en cabecera permanece estable y solo cae un ramal o una zona, instalar otro compresor probablemente no resolverá la causa. El aire seguiría encontrando la misma restricción.
Tampoco conviene utilizar como primera respuesta el aumento de la consigna de presión. Puede compensar parcialmente una pérdida aguas abajo, pero obliga al sistema a trabajar a mayor presión y mantiene intacto el problema que la provoca.
El orden adecuado es:
localizar la caída → identificar el elemento o tramo responsable → comprobar el caudal requerido → corregir la causa → volver a medir.
Solo si después de ese análisis la generación resulta insuficiente para cubrir la demanda real debería estudiarse una ampliación de capacidad.
Seguas aborda este tipo de incidencias mediante estudios del sistema completo, relacionando presión, caudal, filtración, equipos de tratamiento y configuración de la red para determinar dónde se pierde capacidad útil antes de plantear modificaciones en generación.
La decisión correcta empieza por localizar el tramo
Tener presión suficiente en la sala de compresores no demuestra que la red pueda entregar la presión y el caudal necesarios en todas las máquinas.
El diagnóstico debe responder tres preguntas: dónde cae la presión, cuándo cae y qué caudal circula en ese momento.
Con esas tres variables es posible distinguir una restricción localizada en filtros, tuberías o conexiones de una demanda excesiva o una falta real de capacidad.
Antes de aumentar la presión o instalar otro compresor, conviene obtener una imagen real de cómo se comporta la instalación durante los momentos en los que producción necesita más aire.
