Sistema de enfriamiento de máquina de inyección de acero para suministro de componentes aeronáuticos
Diseñar un sistema compatible con el funcionamiento de la prensa, los ciclos de calentamiento y enfriamiento de la misma y exento de aceite térmico
Bajar los tiempos de enfriamiento de la prensa sin alcanzar temperaturas que puedan dañar el proceso por posible condensación del aire climatizado.
Mínima interferencia con las instalaciones de proceso productivo.
La necesidad solicitada por nuestro cliente era reducir los tiempos de enfriamiento de una prensa de inyección de aleaciones de acero destinada a la creación de piezas para el sector aeronáutico. Dicha prensa podía funcionar con distintas configuraciones de útiles, así como diferente carga de material y por tanto se requería de un sistema de enfriamiento versátil.
A la hora de diseñar el sistema de refrigeración hubo que tener en cuenta, por requerimiento del tipo de industria, que no se podía usar aceite térmico y que dentro de que había que bajar la temperatura del aire se tenían que respetar las rampas de enfriamiento del material y evitar la condensación de aire climatizado.

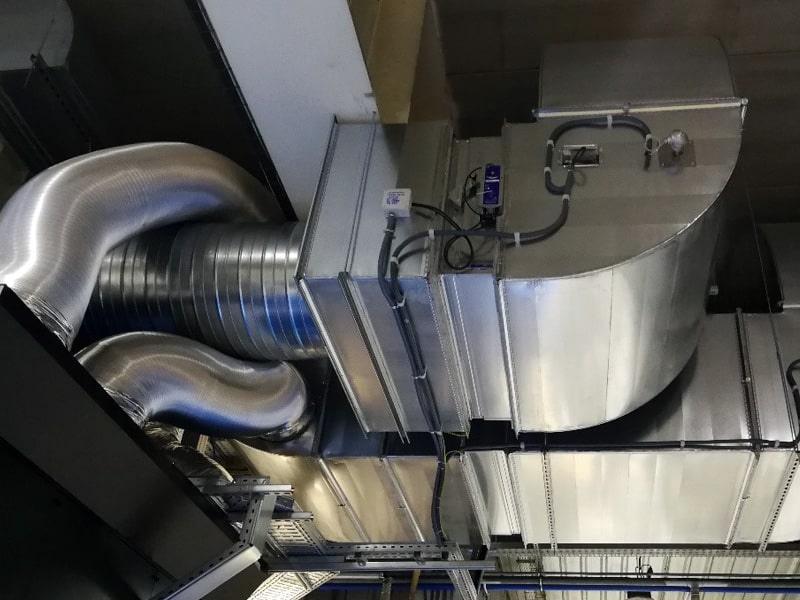

Con todos estos requerimientos se optó por un sistema de aire mediante climatizador con batería de agua y enfriadora condensada por aire. El aire frío se distribuye mediante conductos desde el climatizador, incluyendo partes flexibles para acompañar el movimiento de la prensa, y en el interior de la prensa se incluyeron difusores tipo tobera para mejorar el reparto del aire climatizado.
Además se realizó un retorno conducido para poder operar en distintos modos de funcionamiento (recirculación y todo aire exterior) y así ajustarnos a los requerimientos del ciclo propio del material. Todo ello sin olvidar que todos los materiales del sistema de refrigeración debían aguantar las altas temperaturas que se alcanzan en la prensa.
